Машина для дорожной разметки холодной краской

Виды машин для дорожной разметки холодной краской

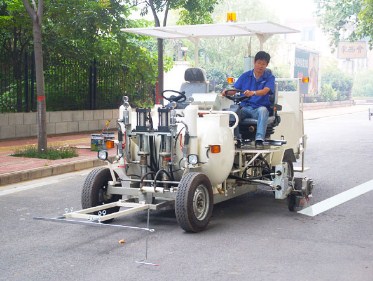

Машины для разметки дорог Одр УкраинаAC-BSAL-I / II Безвоздушная машина для безвоздушной разметки дорог с холодной окраской

Безвоздушная дорожная разметочная машина большого размера AC-BSAL - это машина для безвоздушной разметки дорог с безвоздушным приводом, а также буксирная машина для разметки дорог. Емкость для краски большой емкости и контейнер для стеклянных бусинок позволяют использовать ее для непрерывной маркировки на большие расстояния.

Технические данные
Модель AC-BSAL-I AC-BSAL-II
Двигатель Четырехцилиндровый дизельный двигатель с водяным охлаждением мощностью 37 кВт
Воздушный компрессор 0,6 м 3 / мин
Нанесенная краска Краска на основе холодного растворителя, краска на водной основе и двухкомпонентная краска (по желанию)
Емкость бака для краски 325 л × 2
Контейнер для стеклянных бус 175 л
Насос для краски Двойные безвоздушные насосы высокого давления; Максимальное давление: 20 МПа; Подача одного насоса: 20 л / мин
Пистолет-распылитель Двойные пневматические пистолеты-распылители, одиночный ручной пистолет-распылитель, автоматическая стойка для пистолета Четыре пневматических пистолета-распылителя, один ручной пистолет-распылитель, автоматическая стойка для пистолета, особенно для линий аэропорта
Ширина маркировки 100 мм - 1000 мм (регулируется)
Система контроля Цифровая интеллектуальная система управления
Размеры (Д * Ш * В) 5300 мм × 2200 мм × 2300 мм
Масса 2800 кг
Дополнительная система Экран предупреждения направляющей, система предварительной маркировки, прицеп, поворотный тип, разравнивающий тип и двухкомпонентный тип

Функции

1. Усовершенствованная система вариатора с гидроприводом, точная регулировка и контроль скорости.
2. Оптимальная конструкция привода позволяет эффективно управлять машиной и обеспечивать безопасность в аварийной ситуации.
3. Двухкомнатный бак для краски большой емкости и бак для стеклянных шариков могут обеспечить непрерывную дорожную разметку на большие расстояния.
4. Безвоздушный поршневой насос высокого давления нового типа, стабильное давление и высокий расход могут обеспечить высокую эффективность и высокое качество дорожной разметки.
5. Ширина линии дорожной разметки может регулироваться по желанию заказчика.
6. Автоматическая система перемешивания краски может обеспечить равномерное перемешивание и эффективно улучшить характеристики краски, а также повысить долговечность линии дорожной разметки.
7. Длинный протектор колеса может обеспечить более прямую линию дорожной разметки, уменьшить влияние человеческого фактора и, очевидно, улучшить качество линии дорожной разметки.
8. Чувствительная, точная и стабильная микроэлектронная система управления легко управляется.
9. Двойные сиденья, которые можно выбрать по желанию водителя.
10. Система круговой сигнализации обеспечивает безопасность во время строительства.
11. Дополнительная система включает в себя предварительную маркировку, прицеп, поворотный тип, разравнивающий тип , и двухкомпонентный тип.

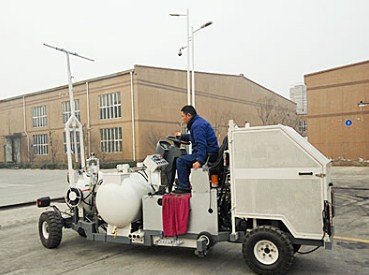

Машины для разметки дорог Одр УкраинаAC-MSAL-I / II Машина для безвоздушной безвоздушной разметки с холодной окраской среднего вождения

AC-MSAL-I / II машина для безвоздушной разметки дорог с холодной окраской среднего вождения, оснащенная безвоздушным плунжерным насосом высокого давления нового типа. Стабильное давление и высокий расход могут обеспечить высокую эффективность и высокое качество дорожной разметки. Тип I для красок на основе холодных растворителей и водоэмульсионных красок. Тип II для холодных растворителей, двухкомпонентная двухцветная краска на водной основе.

Технические данные
Модель AC-MSAL-I AC-MSAL-II
Двигатель Трехцилиндровый бензиновый двигатель с водяным охлаждением мощностью 26 кВт
Воздушный компрессор 0,6 м 3 / мин
Нанесенная краска Краска на основе холодных растворителей, краска на водной основе Двухкомпонентная двухцветная краска на водной основе с холодным растворителем
Емкость бака для краски 260 л 130 л × 2
Контейнер для стеклянных бус 55 л
Насос для краски Одинарные безвоздушные плунжерные насосы высокого давления
Максимальное давление: 20 МПа
Расход одиночного насоса: 20 л / мин
Двойные безвоздушные плунжерные насосы высокого давления
Максимальное давление: 20 МПа
Расход одного насоса: 12,5 л / мин
Пистолет-распылитель Двойные пневматические пистолеты-распылители, одиночный ручной пистолет-распылитель
Ширина маркировки 50 мм - 1000 мм (регулируется)
Система контроля Цифровая интеллектуальная система управления
Размеры (Д * Ш * В) 3700 мм × 1840 мм × 2450 мм
Масса 782 кг
Дополнительная система Экран предупреждения направляющей, система предварительной маркировки, прицеп, поворотный тип, разравнивающий тип и двухкомпонентный тип

Функции

1. Усовершенствованная система вариатора с гидроприводом, точная регулировка и контроль скорости.
2. Оптимальная конструкция привода позволяет эффективно управлять машиной и обеспечивать безопасность в аварийной ситуации.
3. Двухкомнатный бак для краски большой емкости и бак для стеклянных шариков могут обеспечить непрерывную дорожную разметку на большие расстояния.
4. Безвоздушный поршневой насос высокого давления нового типа, стабильное давление и высокий расход могут обеспечить высокую эффективность и высокое качество дорожной разметки.
5. Ширина линии дорожной разметки может регулироваться по желанию заказчика.
6. Автоматическая система перемешивания краски может обеспечить равномерное перемешивание и эффективно улучшить характеристики краски, а также повысить долговечность линии дорожной разметки.
7. Длинный протектор колеса может обеспечить более прямую линию дорожной разметки, уменьшить влияние человеческого фактора и, очевидно, улучшить качество линии дорожной разметки.
8. Чувствительная, точная и стабильная микроэлектронная система управления легко управляется.
9. Двойные сиденья, которые можно выбрать по желанию водителя.
10. Система круговой сигнализации обеспечивает безопасность во время строительства.
11. Дополнительная система включает в себя предварительную маркировку, прицеп, поворотный тип, разравнивающий тип , и двухкомпонентный тип.

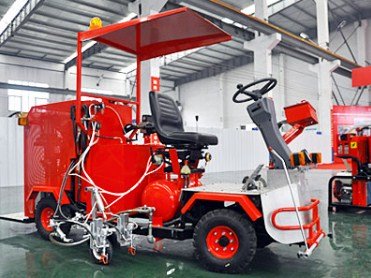

Машины для разметки дорог Одр УкраинаAC-SSAL-I / II Малая приводная машина для безвоздушной разметки с холодной

AC-SSAL-I / II безвоздушная машина для разметки дорог с холодной окраской среднего вождения. Ширина линии дорожной разметки может регулироваться по желанию заказчика. Тип I для красок на основе холодных растворителей и водоэмульсионных красок . Тип II для холодного растворителя , на водной основе , двухкомпонентного , два цвета краски .

Технические данные
Модель AC-SSAL-I AC-SSAL-II
Двигатель Бензиновый двигатель Kohler 18 л.с. или Honda 20 л.с.
Воздушный компрессор 0,6 м 3 / мин
Нанесенная краска Краска на основе холодных растворителей, краска на водной основе Двухкомпонентная двухцветная краска на водной основе с холодным растворителем
Емкость бака для краски 170 л 170 л × 2
Контейнер для стеклянных бус 52 л
Насос для краски Одинарные безвоздушные плунжерные насосы высокого давления
Максимальное давление: 25 МПа
Расход одиночного насоса: 20 л / мин
Двойные безвоздушные плунжерные насосы высокого давления
Максимальное давление: 25 МПа
Расход одного насоса: 12,5 л / мин
Пистолет-распылитель Двойные пневматические пистолеты-распылители, одиночный ручной пистолет-распылитель
Ширина маркировки 50 мм - 1000 мм (регулируется)
Система контроля Цифровая интеллектуальная система управления
Размеры (Д * Ш * В) 2900 мм × 1600 мм × 2400 мм
Масса 682 кг
Дополнительная система Экран предупреждения направляющей, система предварительной маркировки, прицеп, поворотный тип, разравнивающий тип и двухкомпонентный тип

Функции

1. Усовершенствованная система вариатора с гидроприводом, точная регулировка и контроль скорости.
2. Оптимальная конструкция привода позволяет эффективно управлять машиной и обеспечивать безопасность в аварийной ситуации.
3. Двухкомнатный бак для краски большой емкости и бак для стеклянных шариков могут обеспечить непрерывную дорожную разметку на большие расстояния.
4. Безвоздушный поршневой насос высокого давления нового типа, стабильное давление и высокий расход могут обеспечить высокую эффективность и высокое качество дорожной разметки.
5. Ширина линии дорожной разметки может регулироваться по желанию заказчика.
6. Автоматическая система перемешивания краски может обеспечить равномерное перемешивание и эффективно улучшить характеристики краски, а также повысить долговечность линии дорожной разметки.
7. Длинный протектор колеса может обеспечить более прямую линию дорожной разметки, уменьшить влияние человеческого фактора и, очевидно, улучшить качество линии дорожной разметки.
8. Чувствительная, точная и стабильная микроэлектронная система управления легко управляется.
9. Система круговой сигнализации обеспечивает безопасность во время строительства.
10. Дополнительная система включает в себя предварительную маркировку, прицеп, поворотный тип, разравнивающий тип и двухкомпонентный тип.

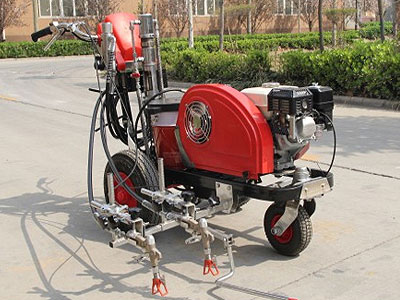

Машины для нанесения дорожной разметки Одр УкраинаAC-HAL-I Ручная безвоздушная машина для безвоздушной разметки с холодной окраской

Безвоздушная машина для разметки дорог AC-HAL с ручной подачей холодной краски в основном используется для небольших работ по разметке дорог, таких как зебра, линии на автостоянках и спортивных площадках, специальные символы и указатели стрелок.

Технические данные
Модель AC-HAL-I
Двигатель Бензиновый двигатель Robin 6.0HP
Метод маркировки тип безвоздушного распыления под высоким давлением
Насос для краски плунжерный насос с автоматическим переключением передач; Скорость потока: 9,0 л / мин;
нанесенная краска Краска на основе холодного растворителя и краска на водной основе
Ширина распыления 50-450мм (регулируемый);
Пистолет-распылитель Двойные ручные пистолеты-распылители
Система стеклянных бусин без, самотечного дозирования 6 л, распылительного типа 10 л (опционально)
Размер (Д * Ш * В) 1750 × 1000 × 1250 мм
Масса 160 кг
Дополнительная система Усилитель рулона, сигнальная лампа и лампа освещения

Функции

1. Оснащен шасси из сплава, высокоскоростным подшипником и надувной шиной, компактной конструкции, обеспечивающей гибкость и удобство работы.
2. Новый безвоздушный мембранный насос высокого давления с большим потоком и стабильным давлением обеспечивает эффективную и качественную работу по разметке дорог.
3. Блокируемое устройство рулевого управления колес обеспечивает прямолинейную работу маркировочной машины или свободное изменение направления движения по извилистой дороге.
4. Ширина маркировки может быть отрегулирована в соответствии с требованиями пользователя, и пользователь может добавить усилитель валков, чтобы сделать машину самоходной.
5. Пользователь также может запросить систему распыления из нержавеющей стали для использования водоразбавляемой краски или систему управления микроэлектроникой для автоматического управления.
6. Дополнительное оборудование: усилитель рулона, сигнальная лампа и свет.

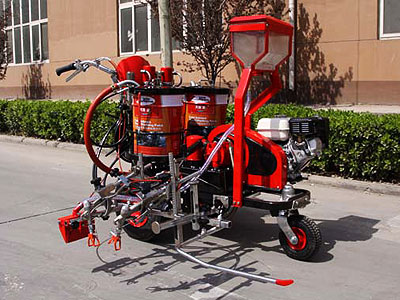

машины для нанесения дорожной разметки Одр УкраинаAC-HAL-II Ручная безвоздушная машина для безвоздушной разметки с холодной окраской

AC-HAL-II ручная машина для холодной окраски / двухкомпонентной дорожной разметки, используемая в основном для небольших работ по разметке дорожных линий, таких как зебра, линии на автостоянках и спортивных площадках, специальные символы и указатели стрелок.

Технические данные
Модель AC-HAL-II
Двигатель Бензиновый двигатель ROBIN 9.0HP
Воздушный компрессор 0,16 м³ / мин (опрыскивание)
Метод маркировки тип безвоздушного распыления под высоким давлением
Скорость доставки 9 л / мин (одиночный)
Максимум. Номинальное рабочее давление 20 МПа
Насос и метод управления плунжерный насос с автоматическим переключением
нанесенная краска Подходит для краски на основе растворителя, краски на водной основе и двухкомпонентного холодного пластика 1: 1;
Ширина линии маркировки 50-500мм (регулируемый);
Пистолет-распылитель (единицы маркировки) Количество Двухсторонние ручные пистолеты-распылители
Система стеклянных бусин 6 л с гравитационным дозированием, 10 л с напорным напылением (опция)
Контейнер Hardner 5 л (под давлением для двухкомпонентного холодного пластика 98: 2)
Измерение 1750 мм (Д) x 1000 мм (Ш) x 1250 мм (В)
Масса 240 кг
Дополнительная система Усилитель рулона, сигнальная лампа и лампа освещения

Функции

1. Оснащен шасси из сплава, высокоскоростным подшипником и надувной шиной, компактной конструкции, обеспечивающей гибкость и удобство работы.
2. Новый плунжерный насос с автоматическим переключением передач с большим потоком и стабильным давлением обеспечивает эффективную и качественную работу по разметке дорог.
3. Блокируемое устройство рулевого управления колес обеспечивает прямолинейную работу маркировочной машины или свободное изменение направления движения по извилистой дороге.
4. Ширина маркировки может быть отрегулирована в соответствии с требованиями пользователя, и пользователь может добавить усилитель валков, чтобы сделать машину самоходной.
5. Пользователь также может запросить систему распыления из нержавеющей стали для использования водоразбавляемой краски или систему управления микроэлектроникой для автоматического управления.
6. Дополнительное оборудование: усилитель рулона, сигнальная лампа и свет

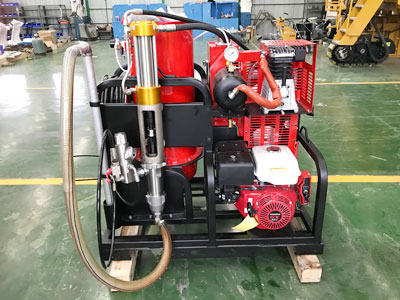

машины для нанесения дорожной разметки Одр УкраинаAC-TMAL-I / II Установка для безвоздушной разметки дороги холодной

AC-TMAL-I / II Установленная на грузовике машина для безвоздушной безвоздушной разметки с холодной окраской используется для разметки на большие расстояния. Машина должна быть установлена ​​в соответствующем положении тележки вместе с соответствующим оборудованием для распыления, таким как кронштейн пистолета-распылителя, направляющая штанга и энкодер.

Технические данные
Модель AC-TMAL-I AC-TMAL-II
А B А B
Двигатель Бензиновый двигатель Kohler или Honda мощностью 13 л.с.
Воздушный компрессор 0,6 м 3 / мин
Нанесенная краска Краска на основе холодных растворителей, краска на водной основе Двухкомпонентная краска на водной основе с холодным растворителем
Емкость бака для краски 110 л
Контейнер для стеклянных бус Без 110 л, опрыскивание Без 110 л, опрыскивание
Насос для краски Двойной насос Одиночный насос Одиночный насос Двойной насос
Максимальное давление: 25 МПа. Подача одного насоса: 20 л / мин
Пистолет-распылитель Двойные пневматические пистолеты-распылители, одиночный ручной пистолет-распылитель
Ширина маркировки 50 мм - 500 мм (регулируется)
Система контроля Цифровая интеллектуальная система управления
Размеры (Д * Ш * В) 1130 × 1290 × 1410 (мм) 1110 × 1260 × 1410 (мм) 1130 × 1290 × 1410 (мм)
Масса 380 кг 455 кг 650 кг 735 кг
Дополнительная система Экран предупреждения направляющей, система предварительной маркировки, прицеп, поворотный тип, разравнивающий тип и двухкомпонентный тип

Функции

1. Перед использованием установите хост и другие связанные компоненты в соответствующие места на грузовике. Оборудование для разметки дорог можно снимать, когда оно не требуется, что не влияет на нормальное использование транспортного средства.
2. Автоматическая гидравлическая система перемешивания обеспечивает однородность компонентов краски, кроме того, улучшает характеристики краски и продлевает срок службы лакокрасочного покрытия.
3. Более высокая скорость передвижения не требует дополнительного транспорта. Подходит для разметки линий на дорогах, скоростных шоссе и городских улицах.
4. Новый безвоздушный плунжерный насос высокого давления с большим потоком и стабильным давлением обеспечивает эффективную и качественную работу по разметке дорог.
5. Ширина маркировки может свободно регулироваться в зависимости от строительной ситуации. Всеми пистолетами-распылителями можно управлять отдельно.
6. Чувствительная, точная и стабильная компьютерная система управления помогает выполнять все функции.
7. Пользователь может выбрать установку системы очистки, чтобы обеспечить своевременную очистку шлангов и пистолетов-распылителей, или систему предварительной маркировки для предварительной маркировки линий перед линиями разметки или за ними.
8. Для типа II двигатель мощностью 18 л.с. может быть оборудован таким образом, чтобы четыре пневматических пистолета-распылителя могли работать одновременно для нанесения очень широких линий в аэропорту.
